磁滯式電力電纜卷筒
一、概述
磁滯式電纜卷筒是通過磁場傳遞電機力矩，來實現收放電纜。采用磁滯盤滑差裝置，可保證設備的移動與電纜收放同步。它其有結構緊湊，體積小，張力恒定等優點，廣泛應用于大型移動設備上的電器供電裝置。

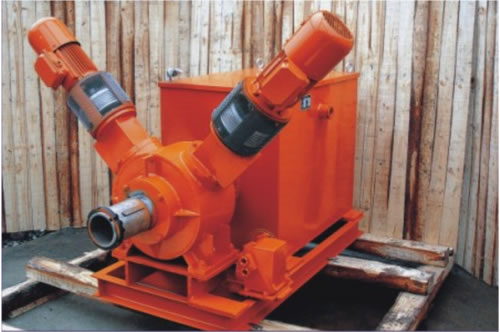

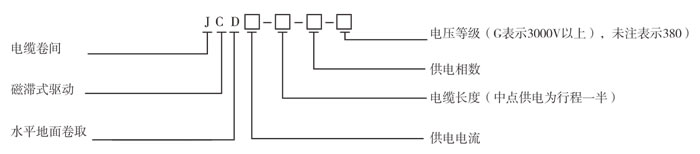

二、型號說明：
三、產品技術參數及主要規格：

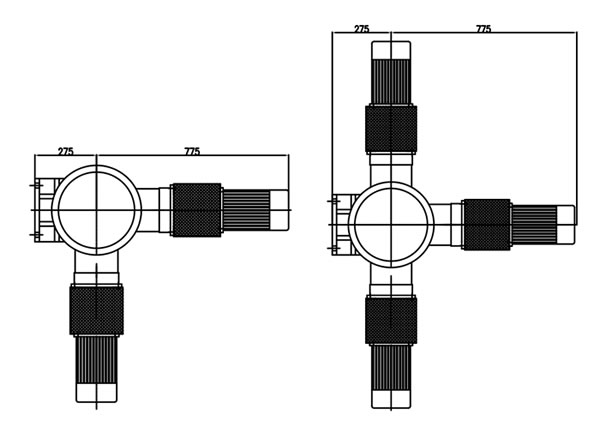

扭矩范圍
| 型號 | 力矩范圍 |
| 一個驅動器 | 10kg~35kg |
| 二個驅動器 | 35kg~70kg |
| 三個驅動器 | 60kg~105kg |
卷繞參數表
| 序號 | 電纜參數 |
集電環 |
安裝方式 (mm) |
卷繞參數 | 卷盤尺寸 | ||||||
| 電纜規格 | 外徑 | 重量(kg/m) | A方式 | D方式 | 長度 (mm) |
矩長 (kgm) |
W | D1 | D2 | ||
| 1 | 2×25 | 25 | 0.94 | 200 | 40 | 40 | 11 | 250 | 500 | 800 | |
| 2 | 2×35 | 27 | 1.178 | 200 | 40 | 40 | 17 | 250 | 600 | 900 | |
| 3 | 2×50 | 30.5 | 1.52 | 400 | 40 | 40 | 22 | 250 | 600 | 900 | |
| 4 | 4×35 | 33 | 2.303 | 200 | 40 | 40 | 38 | 250 | 700 | 1000 | |
| 5 | 3×25+1×10 | 27.6 | 1.427 | 200 | 3 | 150 | 10 | 33 | 1000 | 2900 | |
| 6 | 3×50+1×16 | 35.2 | 2.663 | 400 | 3 | 150 | 15 | 42 | 1200 | 3200 | |
| 7 | 24×2.5 | 26.8 | 1.316 | 50 | 40 | 40 | 16 | 250 | 500 | 800 | |
扭矩范圍
| 型號 | 力矩范圍 |
| 一個驅動器 | 50kg~90kg |
| 二個驅動器 | 80kg~120kg |
| 三個驅動器 | 100kg~150kg |
卷繞參數表
| 序號 | 電纜參數 |
集電環 |
安裝方式 | 卷繞參數 | 卷盤尺寸 | ||||||
| 電纜規格 | 外徑 | 重量(kg/m) | A方式 | D方式 | 長度 (mm) |
矩長 (kgm) |
W | D1 | D2 | ||
| 1 | 3×70+1×25 | 39.2 | 3.507 | 400 | 5 | 150 | 33 | 46 | 1200 | 3400 | |
| 2 | 3×95+1×35 | 48.4 | 5.694 | 600 | 5 | 150 | 57 | 52 | 1200 | 3600 | |
| 3 | 3×120+1×70 | 48.8 | 6.631 | 600 | 5 | 150 | 70 | 56 | 1500 | 3800 | |
| 4 | 3×150+1×70 | 53 | 6.719 | 600 | 5 | 150 | 75 | 60 | 1500 | 4000 | |
| 5 | 3×185+1×70 | 59 | 8.336 | 600 | 5 | 150 | 120 | 70 | 1800 | 4800 | |
磁滯式電機電纜卷筒

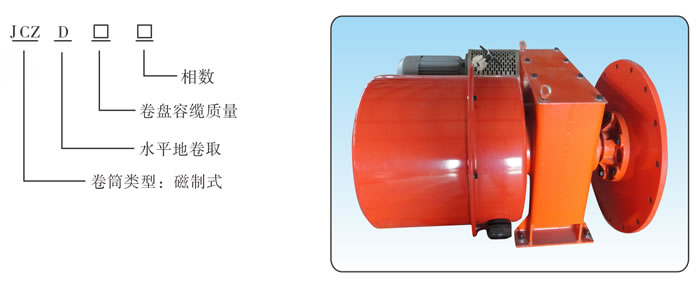

一、型號說明：
二、結構特征與工作原理
1、JCZD系列磁滯電機式電纜卷筒由電纜卷盤、減速箱、集電滑環箱、磁滯聯軸及電機等零部件組成。卷盤可分為多排纏繞和單排纏繞。直徑小于或等于2.4mm的卷盤為整體結構，大于2.4mm卷盤為散件，現場進行組裝。
2、工作原理
電纜卷簡是電動機將動力傳至磁滯聯軸器，再經減速箱減速后，將放大后的力矩傳至電纜卷盤。電纜卷筒工作時，電機始終向收纜方向施轉，當起重設備朝(供電電源點）遠離方向行走時，通過對電纜拖拽克服磁滯聯軸器的磁場扭矩，使兩盤之間產生滑差，把卷盤上的電纜放開，由于“磁耦合”的存在，磁滯聯軸器的磁場扭矩將始終保持在放纜過程中處于張緊狀態。基于磁滯聯軸器是有特殊力矩結合功能，所以，電纜卷筒能實現理想的卷取特性，并能長期堵轉，使其成為收卷電纜顯適合的裝備。

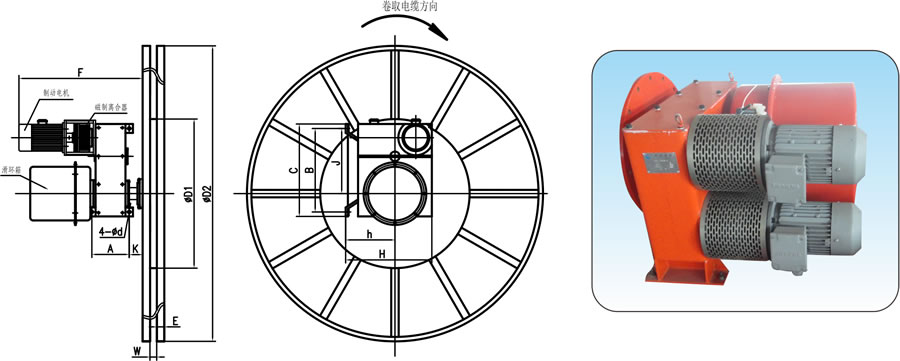

外形尺寸圖（JCZD-650）
| 型號 | A | B | C | F | K | J | H | h | 重量 |
| JCZD-650 | 250 | 560 | 620 | 810 | 90 | 437 | 577 | 330 |
卷繞參數
| 纜 | 電纜規格 | YCW | YCW | YCW | YVFB | ||
| 3×35+1×10 | 3×50+1×16 | 3×70+1×25 | 3×35+1×16 | ||||
| 電纜外形 | Φ38.6 | Φ45.8 | Φ51.5 | 75×24 | |||
| 電纜重量(kg/kw) | 2183 | 2791 | 4075 | 3459 | |||
| 集電 滑環箱 |
輸電回路 | 4 | 4 | 4 | 4 | ||
| 輸電電流(A) | 150 | 180 | 220 | 150 | |||
| 輸出電壓(V) | 380 | ||||||
| 卷盤 | D1 | D2 | W | 最大溶纜量 Max cable capacity | |||
| 1800 | 800 | 單排 | 180 | 140 | 90 | ||
| 2200 | 800 | 單排 | 80 | 60 | 110 | ||
| 3000 | 1000 | 單排 | 150 | ||||

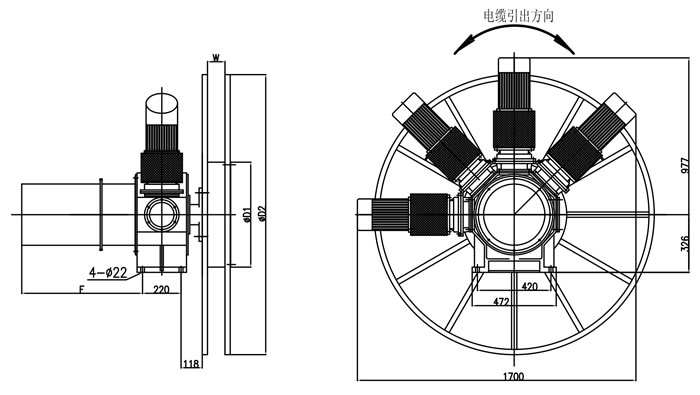

外形結構及安裝尺寸表（JCZD-1250）
| 型號 | A | B | C | F | K | J | H | h | 重量 |
| JCZD-1250 | 250 | 560 | 620 | 810 | 90 | 437 | 577 | 330 |
卷筒參數
Cable |
電纜規格 | YCW | YCW | CEFB | CEFB | YVFB | |||
| 3×70+1×25 | 3×95+1×35 | 3×70 | 3×95 | 3×50+1×25 | |||||
| 電纜外形 | Φ51.5 | Φ56.8 | Φ40.9 | Φ46.9 | 80×26 | ||||
| 電纜重量(kg/kw) | 4075 | 5368 | 3479 | 4517 | 4120 | ||||
| 集電 滑環箱 |
輸電回路 | 4 | 4 | 3 | 3 | 4 | |||
| 輸電電流(A) | 220 | 250 | 220 | 250 | 180 | ||||
| 輸出電壓(V) | 380V | ||||||||
| 卷盤 | D1 | D2 | W | E | 最大溶纜量 | ||||
| 1400 | 3200 | 單排 | 105 | 100 | 130 | 120 | 200 | ||
