該電纜卷筒主要用于煉鋼廠鋼包車上，工作頻率不高，用于懸空卷取電纜，卷筒力矩依現場工作情況可調整。

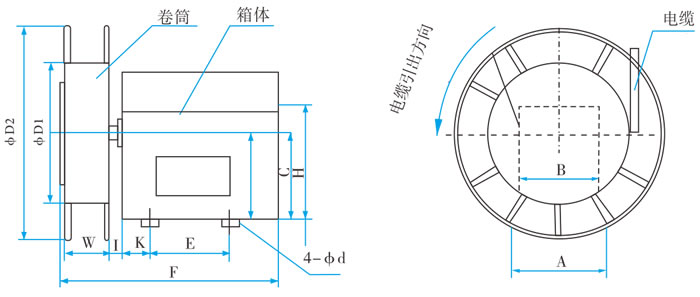

外形尺寸圖

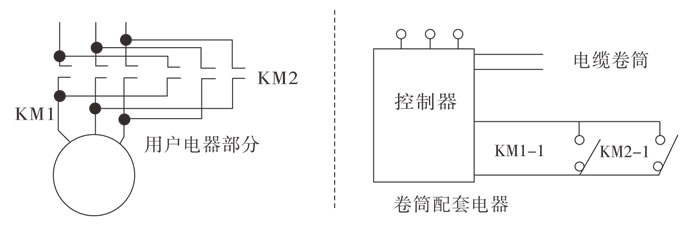

1、M1為運行設備行走電機。
2、KM1，KM2，為正轉、反轉接觸器。
3、KM1-1，KM2-1，為常開觸頭。
外形尺寸表
| 外形序號 尺寸 |
A | B | C | D1 | D2 | d | E | F | H | I | K | W | 重量 |
| 1 | 665 | 575 | 668 | 800 | 1300 | 750 | 1380 | 850 | 75 | 50 | 150 | 750 | |
| 2 | 1500 | 1430 | 200 | 760 | |||||||||
| 3 | 1600 | 1480 | 250 | 770 | |||||||||
| 4 | 1000 | 1800 | 1530 | 300 | 860 | ||||||||
| 5 | 2000 | 930 | |||||||||||
| 6 | 2400 | 980 |
主要技術參數
| 電纜型號規格 | 允許電流 A（40℃時） |
40m系列 | 外形序號 | 50m系列 | 外形序號 | 100m系列 | 外形序號 | 150m系列 | 外形序號 | 200m系列 | 外形序號 | |
| 芯數×截面 (mm2) |
連續 | 1分開 1分關 |
||||||||||
|
YC3×16+1×6 |
66 | 85 | / | / | JDF85-50-4 | 1 | / | / | / | / | / | / |
| / | / | / | / | |||||||||
|
YC3×25+1×10 |
90 | 125 | JDF125-40-4 | 1 | JDF125-50-4 | 1 | / | / | / | / | / | / |
| / | / | JDD125-50-4 | 1 | JDD125-100-4 | 2 | JDD125-150-4 | 4 | JDD125-200-4 | 4 | |||
| YC3×35+1×10 | 110 | 150 | JDF150-50-4 | 2 | JDF150-50-4 | 2 | / | / | / | |||
| / | / | JDD150-50-4 | 2 | JDD150-100-4 | 3 | JDD150-150-4 | 4 | JDD150-200-4 | 5 | |||
| YC3×50+1×16 | 140 | 180 | / | / | JDD180-50-4 | 2 | JDD180-100-4 | 3 | JDD180-150-4 | 4 | JDD180-200-4 | 5 |
| YC3×70+1×25 | 180 | 220 | / | / | JDD220-50-4 | 2 | JDD220-100-4 | 3 | JDD220-150-4 | 4 | JDD220-200-4 | 5 |
| YC3×95+1×35 | 210 | 270 | / | / | JDD270-50-4 | 3 | JDD270-100-4 | 4 | JDD270-150-4 | 5 | JDD270-200-4 | 6 |
| YC3×120+1×35 | 250 | 320 | / | / | JDD320-50-4 | 3 | JDD320-100-4 | 4 | JDD320-150-4 | 5 | JDD320-200-4 | 6 |
