ST-QOL系列強勵磁控制方式整流控制設備
概述：
ST-QOL系列產品具有吸料時強勵磁(直流電壓290伏)，搬運時弱勵磁(直流電壓200V)保持等特點，不僅可以降低電力消耗，而且可以使吸吊量增加，是搬運廢鋼等松散物料現(xiàn)場使用的理想配套設備，一般能使作業(yè)效率提高15-30%,本系列產品當容量小于或等于19千瓦時，整流變壓器內附;當容量大于或等于25千瓦時，整流變壓器外附。

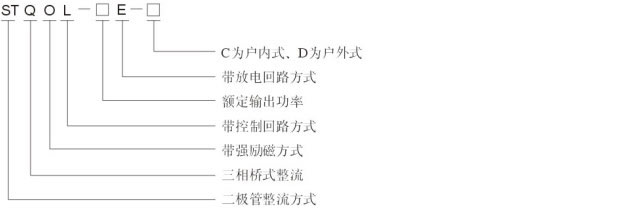

型號說明

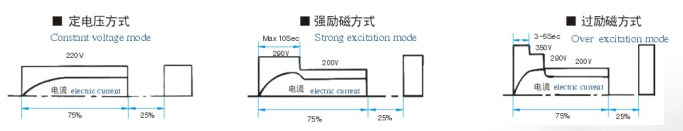

控制方式與電壓電流特性曲線
選型及注意事項：
1、見第34頁與STQ(M)L系列相同。
2、如用戶需要350伏過勵磁方式，應特別提出以便另行設計。過勵磁方式為STQSOL系列。
強勵磁整流控制設備
|
主要參數(shù)
型號 |
電源相數(shù)
|
輸入交流電壓(V)
|
輸出直流電壓(V)
|
額定輸出電流(A)
|
配套設備
|
||
|
|
變壓器
|
控制器
|
|||||
|
STQOL-9E-□
|
三相
|
380
|
290/200
|
15.6/7.4
|
內附
外附 |
ZSG-7/0.5
|
K03-15T
|
|
STQOL-14E-□
|
三相
|
380
|
290/200
|
24.2/11.5
|
ZSG-11/0.5
|
||
|
STQOL-19E-□
|
三相
|
380
|
290/200
|
32.7/15.5
|
ZSG-15/0.5
|
||
|
STQOL-25E-□
|
三相
|
380
|
290/200
|
43.4/20.7
|
ZSG-25/0.5
|
||
|
STQOL-32E-□
|
三相
|
380
|
290/200
|
55.6/26.4
|
ZSG-30/0.5
|
||
|
STQOL-38E-□
|
三相
|
380
|
290/200
|
66/31.6
|
ZSG-40/0.5
|
||
外形尺寸
|
控制設備
|
外形安裝參考尺寸(mm)
|
單臺重量(kg) |
||||||
|
名稱
|
型號
|
W
|
D
|
H
|
X
|
Y
|
安裝孔
|
|
|
整流控制設備
|
STQOL-9E-C
|
1000
|
450
|
1650
|
900
|
360
|
4-φ14
|
160
|
|
STQOL-14E-C
|
180
|
|||||||
|
STQOL-19E-C
|
200
|
|||||||
|
STQOL-259E-C
|
230
|
|||||||
|
STQOL-32E-C
|
250
|
|||||||
|
STQOL-38E-C
|
1300
|
1000
|
330
|
|||||
