特點：
1.通電持續率為75%，作業頻率高。工作效率和裝卸作業的速度比標準系列產品有較大的提高。

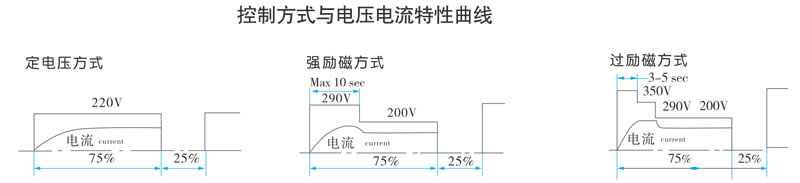

2.采用強勵磁方式(DC-290V/DC-200V)，可進一步提高起吊能力。
3.大型起重電磁鐵還可采用過勵磁方式(DC-350V/DC-290V/DC-200V)，加快電流上升速度，能發揮更強的起吊能力。
主要技術參數（常溫用，通電持續率TD-75%）
| 型號 | MW5-110L/1 | MW5-130L/1-75 | MW5-150L/1-75 | MW5-165L/1-75 | MW5-180L/1-75 | MW5-210L/1-75 | MW5-240L/1-75 | |||

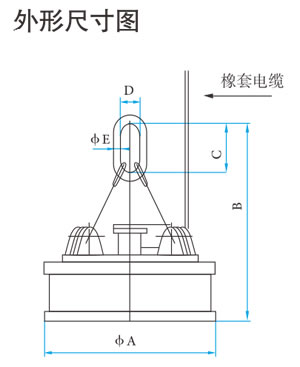

| 外形尺寸 | A | mm | 1100 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |
| B | 1270 | 1290 | 1360 | 1670 | 1600 | 1900 | 2100 | |||
| C | 220 | 250 | 350 | 370 | 370 | 400 | 450 | |||
| D | 150 | 175 | 210 | 230 | 230 | 250 | 280 | |||
| E | 45 | 50 | 60 | 75 | 75 | 80 | 90 | |||
| 重量 | kg | 1500 | 2250 | 3175 | 3840 | 4690 | 7810 | 10113 | ||
| 電力及 起吊能力 冷態/ 熱態 |
定電壓 控制 方式 |
電流 （冷態） |
A | 27.6 | 40.7 | 51.4 | 55.6 | 73.9 | 98.5 | 117.6 |
| 消耗功率 （冷態） |
KW | 6.07 | 8.95 | 11.3 | 12.2 | 16.3 | 21.7 | 25.9 | ||
| 鋼球 | kg | 6500 | 8500 | 11000 | 12500 | 14500 | 21000 | - | ||
| 鑄鐵錠 | 1000/800 | 1400/1100 | 1900/1500 | 2300/1800 | 2750/2100 | 3500/2800 | 4600/3800 | |||
| 切削屑 | 450/400 | 700/600 | 1100/900 | 1300/1100 | 1600/1350 | 2200/1850 | 2850/2250 | |||
| 強勵 磁控制 方式 |
電流 | A | 36.4/16.2 | 53.7/23.9 | 69.8/30.1 | 73.3/50.6 | 97.4/43.3 | 129.8/57.3 | 155/67.2 | |
| 消耗功率 （冷態/ 熱態 ） |
KW | 10.6/3.24 | 15.6/4.8 | 19.7/6.02 | 21.3/10.1 | 28.2/8.7 | 37.6/11.6 | 45/13.4 | ||
| 鑄鐵錠 | kg | 1050/900 | 1500/1250 | 2000/1700 | 2500/2100 | 2900/2400 | 3700/3100 | 5000/4200 | ||
| 設備 成套性 |
整流控制 設備 |
臺 | STQOL-14E-C | STQOL-19E-C | STQOL-25E-C | STQOL-32E-C | STQOL-38E-C | STQOL-45E-C | ||
| 電纜卷筒 | 臺 | JTA100-10-2 | JTA200-15-2 | |||||||
| 電纜連接器 | 只 | DL-102 | DL-202 | |||||||
注：定電壓時，DC-220V；強勵磁時，起吊時DC-290V，吊運時DC-220V。
